品质衬四氟可曲挠橡胶接头是在一般橡胶接头或者三元乙丙高耐磨橡胶接头的基础上在内部增俗称“塑料王”的聚四氟乙烯涂层。白色，蜡状，耐高温耐冷，可长期性应用-180~260c，能合理维护橡胶软接头免遭强碱、强酸、高温油等腐蚀物质的腐蚀。聚四氟乙烯涂层可以有效地附着在管道内壁上，防止刷子接收介质或管道因拉伸和收缩而分离。橡胶接头是由球体和法兰共同组成的一种管道连接件，球体主要负责弹力伸缩，法兰则是负责与管道的严密连接。橡胶接头安装在管道线路上能够发挥良好的减震降噪和抗压耐拉的功能。

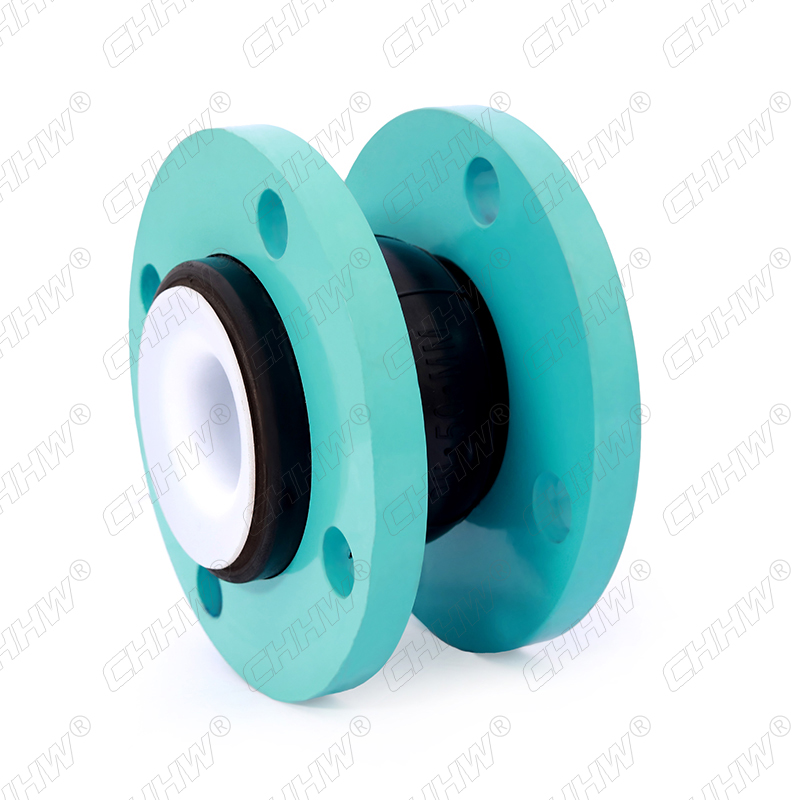

衬四氟橡胶接头

        品质衬四氟可曲挠橡胶接头优点：

        1、疲劳度系数的减低：鉴于天然弹性体和合成弹性体的固有特性，它们不会疲劳破裂或脆性，也不会因接头和支撑法兰的钢-橡胶界面产生任何电解作用。

        2、强劲的耐磨性和耐腐蚀性各工业均可利用:使用多种天然、合成和特殊用途的弹性体和机织物。历经解决和组成的原材料能够考虑普遍的具体工作压力/溫度实际操作标准、浸蚀腐蚀、损坏和腐蚀。有关适用介质和适用行业的信息，请参阅技术条件和适用管道。

        3、较小面对面尺寸：较大运动橡胶膨胀节的联合吸收具有较小面对面长度，在轴向压缩、轴向延伸和横向挠度以及角度和扭转方向上提供了优异的运动能力。

        4、硫化橡胶：原有延展性减少弹簧刚度。橡胶膨胀节的固有柔性允许几乎无限的挠曲从施加的运动中恢复，因此需要相对较小的移动力，从而避免损坏动力设备。

        5、不需要安装垫片:硫化橡胶法兰和与软管结合的织物都不提供弹性伸缩接头，因此在大多数应用中不需要垫片。安装前检查装配说明。

        6、轻量：硫化橡胶澎涨连接头净重比较轻，有利于减少安裝成本费。

        7、减少热量损失:橡胶膨胀节减少热量损失，并提供长期免维护服务。

        8、设计和参数：先进的自动成型机，缠绕固体缠绕，高压阻力，试验压力高达50公斤，水平张力是手动成型的3倍。

        9、自研配方:胶质不含再生胶，采用天然、氯丁橡胶，实现真正的高温、耐药性，使球体出汗现象为零，寿命延长，为5--10年。

        10、超长生命周期:3年超长质量保证、安全、耐用、免维护。
        品质衬四氟可曲挠橡胶接头结构材质：

	序号 No.	部位 Part	材料 Material
	1	法兰 Flange	铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316、321)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)
	2	外衬材质Inner Rubber	天然橡胶（NR）、丁腈橡胶（NBR）、丁基橡胶（IIR）、氯丁橡胶（CR）、氟橡胶（FKM）、三元乙丙橡胶（EPDM）、聚四氟乙烯（PTFE）
	3	加强环 Reinforcing Ring	多股镀铜钢丝 Multi-strand coppering steel wire
	4	主体骨架 Body Carcass	尼龙帘布 Nylon cord fabric
	5	内部材质 Outer Rubber	天然橡胶(NR)、丁腈橡胶(NBR)、氯丁橡胶(CR)、丁基橡胶(IIR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)

        品质衬四氟可曲挠橡胶接头规格参数：

公称通径DN Nominal Diameter （mm）		长度 LengthLmm	法兰 内径	槽 内径	槽 外径	槽 深度	轴向位移 Axial displacement mm		横向位移 Haorizontal isplacement mm	偏转角度 Angular deflection(a1+a2)°
mm	英寸inch						伸长Extension	压缩Compression
40	1.5	95	57	65	81	4	6	10	9	15°
50	2	105	68	77	90	4.5	7	10	10	15°
65	2.5	115	84	95	111	4.5	7	13	11	15°
80	3	135	100	113	129	5	8	15	12	15°
100	4	150	121	132	153	6	12	20	14	15°
125	5	165	148	161	186	6	12	19	13	15°
150	6	180	175	185	214	7	12	20	14	15°
200	8	190	213	243	270	7	16	25	22	15°
250	10	230	281	294	324	9.5	16	25	22	15°
300	12	245	331	348	374	9.5	16	25	22	15°
350	14	255	375	392	428	10	16	25	22	15°
400	16	255	428	445	485	10	16	25	22	15°
450	18	255	478	492	535	12	16	25	22	15°
500	20	255	530	546	586	12	16	25	22	15°
600	24	265	-	-	-	-	16	25	22	15°
注： 1、特殊要求可按用户图纸制作，法兰标准采用GB/T9115.1-2000，可选配（GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 ISO等）法兰标准生产。 2、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。 3、用户使用橡胶接头，对应法兰应是阀门法兰或符合GB/T9115.1-2000法兰。 Notes:  1. For OEM orders with special requirement, rubber joints can be made according to customers' drawings. Generally, flange standard is GB/T9115.1-2000, other GB, JB, HG, CB, ANSI, DIN, BSEN, NF, EN, JIS, ISO flanges are also available upon request. 2.When rubber joints size above DN200 are used for overhead water supply system, the pipes must be equipped with fixed supports or fixed brackets, otherwise control units shall be installed on rubber joints. 3.Matching flanges of rubber joints shall be valve flanges or GB/T9115.1(RF) flanges.



       CHHW牌衬四氟可曲挠橡胶接头的橡胶原材料、辅料均为国内外知名品牌，球体无异味，耐老化程度是工程橡胶接头球体的5倍。先进的自动成型机成型，缠绕为实心缠绕法，耐高压，试验压力达50公斤，抗横向拉力是手工成型的3倍。橡胶接头利用了橡胶的弹性、耐候性、高气密性、耐化学腐蚀和耐辐射性等特点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、球体采用日本进口高精度模具硫化而成，橡胶表面细腻，光滑，品质看得见。内径标准化，例如:DN200内径为200MM,无惧对方安装大口径配对法兰。 CHHW牌内衬四氟可曲挠橡胶软接头覆盖于化工、建筑、给水、排水、石油、食品、机械、冷冻、卫生、水暖、消防、环保、海岸、电力等基础工程，特别适用于震动较大、冷热变化频繁的管道。有需要的欢迎拨打400-007-8988或是直接点击www.knlns.cn

---
